Allgemeine Hinweise
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. Bei Schäden, die während der Montage auftreten, können wir Ihnen keinen Garantieanspruch zugestehen.
Zubehör
Mitgeliefertes Zubehör

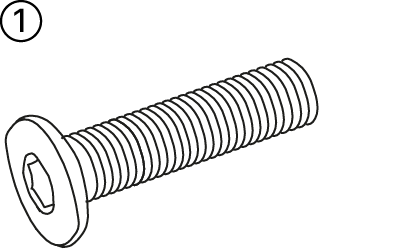

4 x Senkschraube

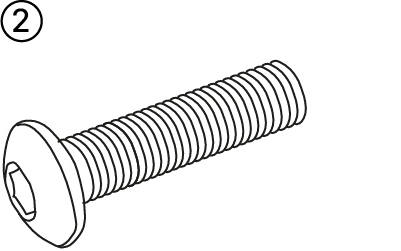

4 x Linsenschraube
8 x Unterlegscheibe
4 x Dichtscheibe
4 x Hutmutter
1 x Inbusschlüssel Größe 2,5
1 x Zugstab (nur bei Variante zum Einbetonieren)
Was Sie zur Montage noch benötigen
Maul- oder Ringschlüssel Größe 7
Bitte beachten Sie:
Für die Befestigung am Fundament sind – abhängig von Untergrund und Montageart – geeignetes Montagezubehör sowie ggf. zusätzliches Werkzeug, z. B. eine Bohrmaschine, erforderlich. Geeignetes Befestigungsmaterial erhalten Sie bei Bedarf im Baumarkt.
Montage
Wir empfehlen die Montage mit zwei Personen durchzuführen.
DF1060 zum Einbetonieren
Voraussetzung für eine sichere und einwandfreie Montage ist ein Betonsockel bzw. ein Fundament mit folgenden Eigenschaften.
Maße:
Tiefe: ca. 700 bis 800 mm
Breite x Länge: 560 mm x 530 mm (Außenmaße der Freistellung plus umlaufend mindestens 250 mm)
Ausführung:
Sohle gut verdichten und ca. 100 mm Kies einbringen. Einen Teil Beton normaler Festigkeitsklasse (z. B. Zement-Estrich) einbringen und verdichten. Beiliegenden Zugstab (7) in das Loch in der Freistellung einsetzen. Freistellung mit 300 mm Einbetoniertiefe aufstellen, ausrichten und abstützen. Rest des Fundaments mit Beton auffüllen, verdichten und die Oberfläche glatt verreiben. Vor Beginn der Montage das Fundament aushärten lassen.
DF1060 zum Aufschrauben
Voraussetzung für eine sichere und einwandfreie Montage ist ein Betonsockel bzw. ein Fundament mit folgenden Eigenschaften.
Maße:
Tiefe: ca. 700 bis 800 mm
Breite x Länge: 360 mm x 340 mm (Außenmaße der Fußplatte plus umlaufend mindestens 100 mm)
Ausführung:
Sohle gut verdichten und ca. 100 mm Kies einbringen. Beton normaler Festigkeitsklasse (z. B. Zement-Estrich) einbringen, verdichten und die Oberfläche glatt verreiben. Freistellung aufstellen und Befestigungspositionen auf Fundament übertragen. Fundament aushärten lassen, um die Freistellung dann mit Ankerbolzen zu befestigen (nicht im Lieferumfang enthalten).
Bei bereits vorhandenem Fundament:
Prüfen auf Tragfähigkeit und Einsatz von Schwerlastdübeln, z. B. SLM System Fischer, Mauerschraube MR System Fischer oder gleichwertige Alternativen. Durchmesser der Schwerlastdübel bzw. Mauerschrauben sind bauseits festzulegen. Bei Bemessung des Fundamentes auf erforderliche Randabstände der Dübel achten.
Ohne Fundament:
Mit Hilfe von Eindrehankern/Schraubhülsen kann die Freistellung eventuell auch ohne Fundament befestigt werden. Befragen Sie hierzu im Vorfeld unbedingt Ihren Fachhandel vor Ort.
Querstreben befestigen
Querstreben mittels Inbusschlüssel (6) an Standsäule schrauben. Dazu je Bohrloch eine Senkschraube (1) verwenden.
Briefkasten montieren
Briefkasten mittels Inbusschlüssel (6) und Schraubenschlüssel an die Querstreben schrauben. Dazu je Befestigungsloch eine Linsenschraube (2), zwei Unterlegscheiben (3), eine Dichtscheibe (4) und eine Hutmutter (5) verwenden.
Art-Nr.: M0071-001, Stand: August 2026
